mSata采集/存儲/發送平臺(標配版)
4英寸觸摸屏、千兆網、USB3.0
4個標準單寬FMC子卡/2個標準雙寬FMC子卡
可配置各種接口或AD/DA等模擬子卡
機箱小巧便攜，可單機工作
產品簡介

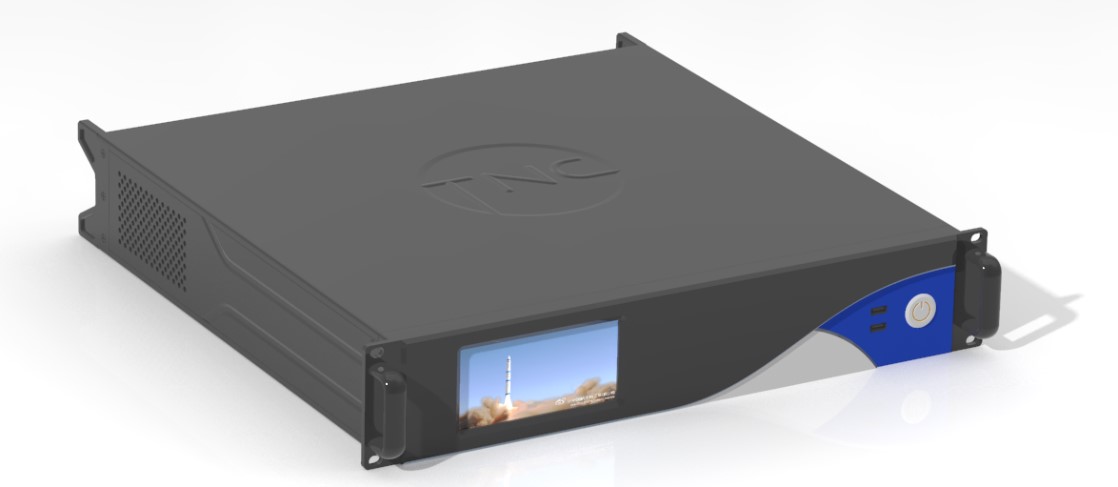

該產品是一種通用采集/存儲/發送設備，標準2U高19英寸機箱，自帶觸摸屏，可單機工作，支持四個FMC子卡，可以適應多種類型的接口，內部可最多支持8個mSata盤存儲，容量及速度都可擴展。
● 支持最多8TB存儲容量，隨機寫速度不小于3.2GB/s，讀速度不小于3.6GB/s；
● 機箱前側支持4英寸觸摸屏、千兆網、USB3.0
● 機箱后側支持4個標準單寬FMC子卡，或2個標準雙寬FMC子卡，可配置為各種接口或AD/DA等模擬子卡
● 存儲容量和速度均可擴展
● 機箱小巧便攜，可單機工作

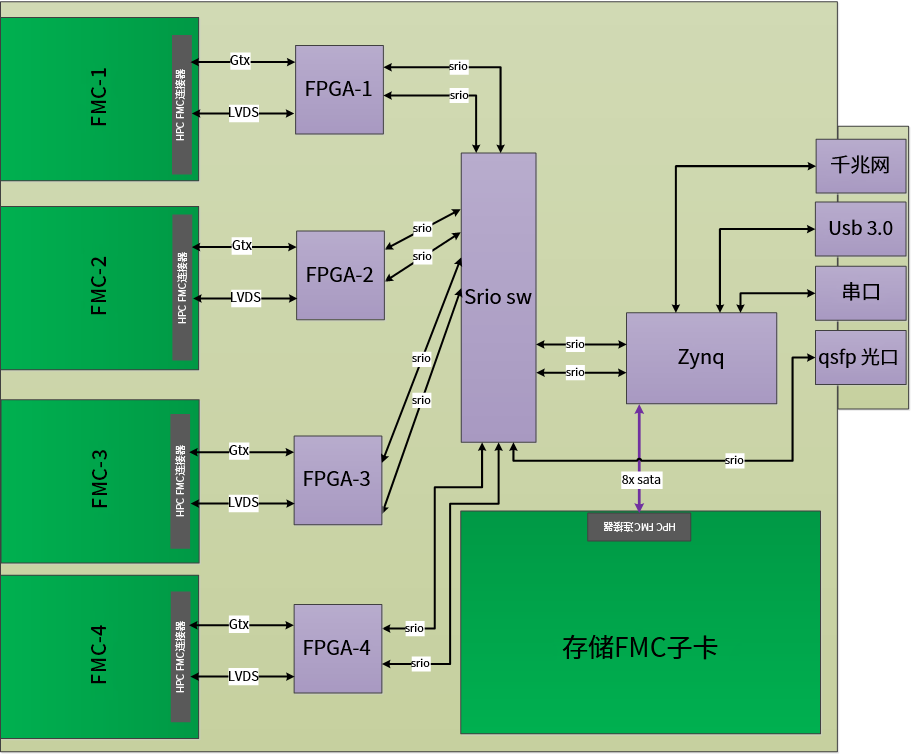

產品框架
設備為標準19英寸機箱，內部由核心板和扣板組成，核心板主要由Zynq、SRIO交換、FPGA組成，其中Zynq實現存儲管理及主控管理，F(xiàn)PGA實現對外接口，SRIO交換則實現內部各模塊互聯
扣板分為FMC接口子卡和存儲子卡，存儲子卡由8個mSata盤組成，和Zynq的PL GTX互聯。FMC接口子卡可以是4個單寬或2個雙寬，每個單寬FMC對應一片F(xiàn)PGA，和FPGA之間通過GTX和LVDS互聯。
產品參數
支持8TB存儲容量，隨機寫速度不小于3.2GB/s，讀速度不小于3.6GB/s；
支持4個標準單寬FMC子卡，或2個標準雙寬FMC子卡；
